氣動真空泵工作原理

發布日期：2019-07-04 22:50瀏覽次數：

文丘里效應：

指在高速流動的氣體附近會產生低壓，從而產生吸附作用。

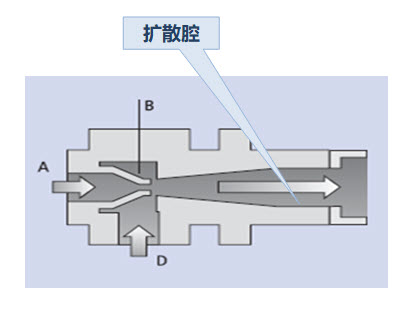

單級文丘里噴管原理：

•壓縮空氣由A進到文丘里噴嘴B，由于口徑變小，產生高達聲速氣流；

•高速氣流經過空腔，空間突然變大，需要吸入空氣補充氣流，吸附腔的真空使D口的氣體被吸入；

•混合氣體進入擴散腔噴出。

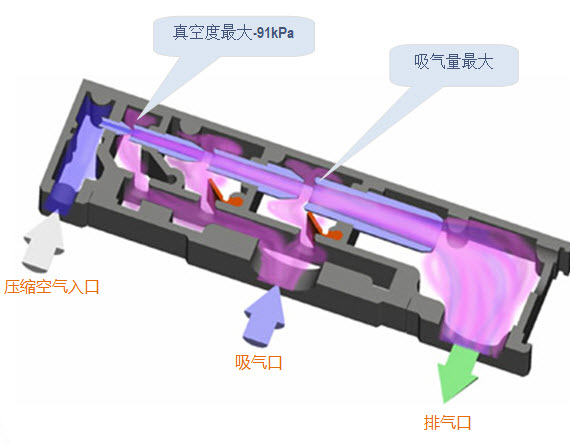

在傳統一級文丘里真空管基礎上，串行增加了第2級和第3級文丘里管。使壓縮空氣利用率得以提高。

多級噴射泵的優點：

•用氣效率高（壓縮空氣與吸入氣比**可達 1:5；

•純氣動，無可燃源，防爆；

•真空度**可達 90%；

•空氣吸入量**可達20m3/min；

•重量輕，體積小；

•低噪音，無熱量產生。

氣動真空泵工作原理
